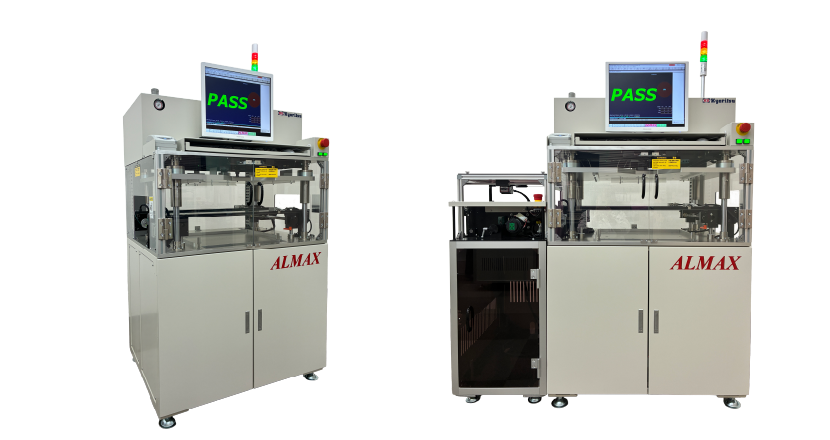

インライン型自動基板検査装置　ALMAX

製品紹介

高精度なプロービングを実現するために開発された、インライン対応の全自動テスターユニットです。
お客様のご要望に合わせて測定部をインサーキットテスターまたは各種ファンクション機器へ変更でき、高速な基板検査を実現します。

主な特徴

全自動プレスユニット

基板搬送ベルトを搭載し、基板の投入から排出までを自動で行います。
安定した搬送を実現し、作業者の負担軽減とタクトタイムの短縮に貢献します。

シンプルな制御

機構制御をテスター用PCから直接行うことで、PLCを削減。
システム構成を簡素化し、コスト低減と保守性の向上を実現します。

高信頼プレス機構

4軸構造を採用することで偏荷重を抑制。
均一で安定した加圧を実現し、プローブピンの接触不良を軽減します。

製品仕様

ALMAX-2000 主な仕様

基本仕様

項目	標準
搬送方向	右→左流れ、左→右流れ (工場出荷時選択可)
基板位置決め基準	手前側基準（奥手側オプション）
基板搬送エリア	基板外形より3mm
搬送レベル	900mm ± 20mm
タクト時間	10秒＋測定時間
電源電圧	AC100V
電源電圧変動範囲	±10％
電源周波数	50Hz/60Hz
使用空気圧	5Kgf/cm：100リットル/min
動作周囲温度	5℃～35℃
動作周囲湿度	30％～80％
床凸凹レベル	±10mm以下
塗装色	マンセル値:5Y8/1

測定部仕様

項目	標準
テスター機種	Focus-2000 / Focus-2220
MPXボード	標準：2枚（128PIN /1枚)
フィクスチャーケーブル	34芯マニュアル接続用
フィクスチャー方式	上面プレス方式
搬送方式	タイミングベルト方式
搬送レール幅調整	手動
装置外形寸法	700(W) 850(L) 1600(H)
装置重量	300Kg～

対象基板仕様

項目	分類
最大基板サイズ	250mm↑×330mm →
最小基板サイズ	50mm↑×50mm →
基板板厚	0.8mm～1.6mm
基板形状	長方形（搬送方向が長手→）
基板ソリ	最大2mm
基板重量	1.2Kg以下
レール上面部品高さ	70mm
レール下面部品高さ	20mm
部品実装禁止領域	基板外形より3mm
基板位置決め方法	ガイドピン方式（固定ガイドピン二箇所以上）
位置決めガイド穴	中心が基板端面より5mm以上でФ2～Ф4精度必要
