インサーキットテスター ICT Focus Series

ファンクションテストシステム

製品概要

ファンクションテストシステム
汎用ファンクションテストシステムの為、テストフィクスチャーと検査プログラムを変更するだけで機種変更が可能です。

弊社ファンクション検査モジュールFXシリーズ以外にも、市販測定機器も組み込み制御する事が可能です。

USB接続の機能モジュール構造のため、納入後の増設対応も可能です。検査仕様の追加等が発生しても容易に拡張対応ができます。

(参考)システム構成内容

検査アプリケーション FXBuilder/Testerまたは外部アプリソフトウェアを設計致します。
計測機器 FX300 : デジタルマルチメータモジュール
FX500 : デジタルI/Oモジュール
FX610 : マルチプレクサモジュール
FX620 : リレーモジュール
FX700 : マルチファンクションテストモジュール
FX710 : マルチソースメータモジュール
(※)既製品の計測機器も組み込み可能
供給電源 顧客仕様に応じて既製の安定化電源を搭載します。(電圧値・電流値)
通信 RS232C,GPIB,SPI,CAN/LIN等様々な通信に対応できます。
フラッシュROM書込み 既製品の書込み機を使用して、ダウンロード、プログラム、ベリファイの作業を自動で行います。顧客仕様に対応いたします。
トレーサビリティ 検査データはCSVファイルで保存可能です。

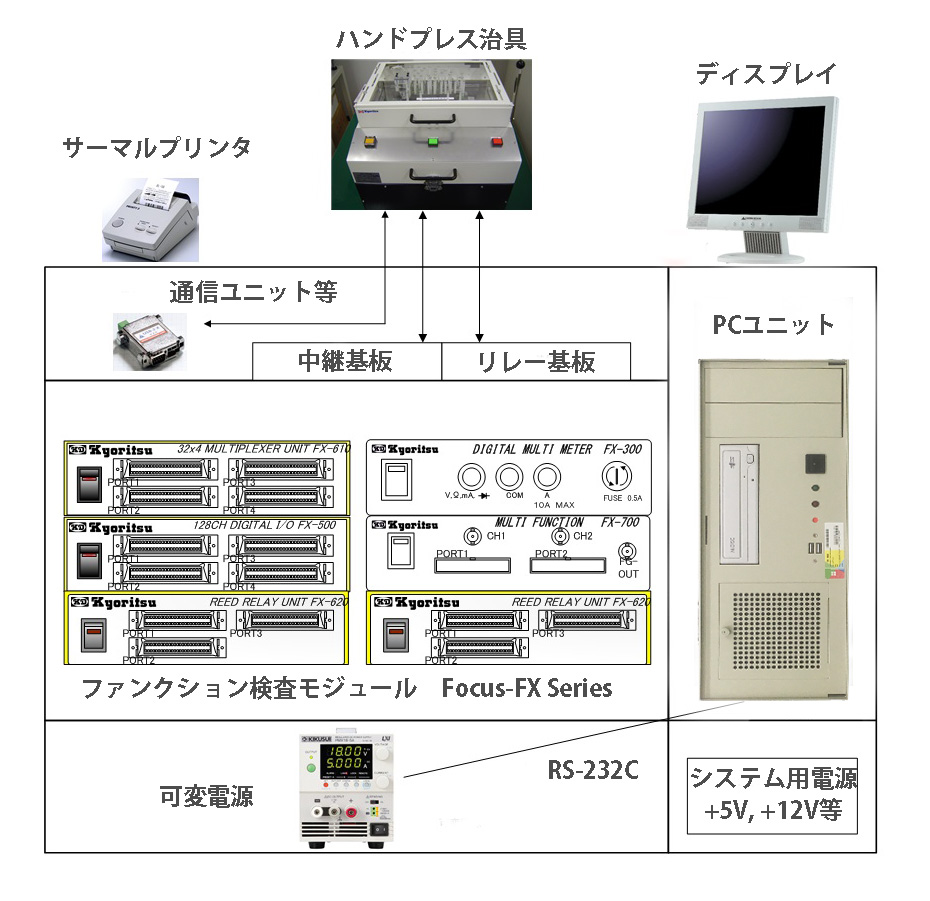

システム構成図
ファンクションテストシステム構成図

ファンクションテストプログラミングソフト FX-Builder

ファンクションシステム構築環境ソフト FX-Builder

FX-Builderは、Focus-FXシリーズ専用のテスト・プログラム作成・実行ソフトウェアです。
弊社FXシリーズモジュールを統合し、わかりやすい操作で操作/測定/判定/その他処理を行うことができます。
テーブル(表)形式による表記の為、パソコン初心者でも、基本的な操作方法を覚えただけでテスト・プログラムが簡単に作成でき、更にプログラムの流れを作成者以外の人でも、容易に理解できるようになっています。
FX-Builderはテスト・プログラムの編集と実行、FX-TesterではFX-Builderで作成したテスト・プログラムの実行が可能となっています。
