ワンショット画像チェッカー Focus-6500IA(TASCAL)｜製品紹介

概要と特徴 パターンマッチング 予め登録しておいた参照画像と被検査基板の撮影画像を高速で比較検査（パターンマッチング処理）する画像チェッカーです。 「超簡単」クイック比較モード プログラム不要なクイック比較モードを搭載。誰でも簡単に比較検査が行えます。 高画質フォーカシング 0.6平方ミリメートル単位で、ファイン(微細)⇔ラフ(おおまか)等が簡単操作で切り替え可能です。 ワンショット撮像 撮像範囲が広い為、W155XD210mm以下の基板はワンショットでの画像取り込みが可能です。W310XD210mmのMサイズ 基板であればツーショットで画像取り込みが可能です。撮像時間と検査時間の両面で総検査時間の大幅な短縮を実現しました。

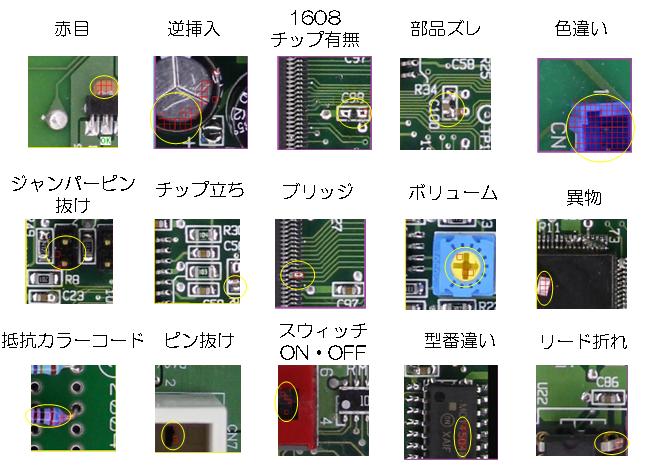

検出例

アドバンスAOM(オプション)

　
1. 部品のズレ量を計測する
2. 部品長や間隔を計測する
3. 文字確認をする
4. 抵抗のカラーコードを確認する
5. 部品有無とはみ出しを確認する

オフラインソフト(オプション)

オフラインソフトとは生産で実機を使用できない状態の時などに、プロジェクト作成（プログラム作成）や、デバッグを、実機と変わらない状態で行うことができる、実機以外のパソコンで使用するソフトです

問題解決のお手伝い

「新しい基板の検査プロジェクトを作成したいが、装置を止めることができない」
基板の画像を実機で数枚撮影しＵＳＢ等に保存します。そしてオフラインソフトがインストールされているＰＣに画像データを取込み、実機を使わずにプロジェクトの作成を行う事ができます。この時、１枚の画像でプロジェクトの作成を行うのではなく、ばらつきを少なくする為に４枚程の基板画像をPCに取込み、プログラムを作成することで、実機に近いデバック効果が得られます。

ブロック図
