多点LED発光色検査モジュール FX-950

FX-950

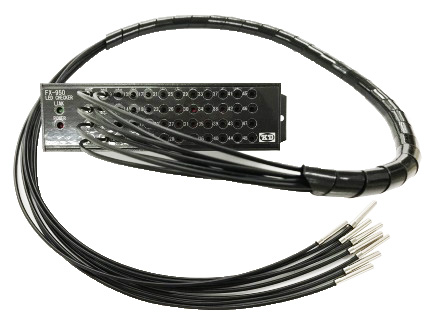

FX-950 本体

概要

実装プリント基板上の目視では良否判定が難しいLEDの色度、明るさを瞬時に判定を行います。
判定結果を数値で表示するのと同時に色度表で表記を行い解りやすく作業者に伝えます。 高輝度LEDまで対応可能となり、LED部品の初期不良、点灯不良、静電破壊、を正確に判定し、歩留低下、不良品の流出しない検査が可能となりました。

仕様


測定方式 ファイバ + カラーセンサ
測定項目 Red/Green/Blueによる色度計測
感度切替機能 2段階の感度切替の他積分時間の設定が可能
レンジ 広いダイナミックレンジ
測定点数 48点 各点独立測定
露光 可変
判定対象 色度(X,Y) 明るさ
光ファイバ 1m φ1.0 両端フェルール付き
コントロール MiniUSB、RS-232C互換拡張ボード
コマンド体系 FXパネルによる操作、独自シリアル通信
外形寸法 166×41.3×35mm(光ファイバ除く)

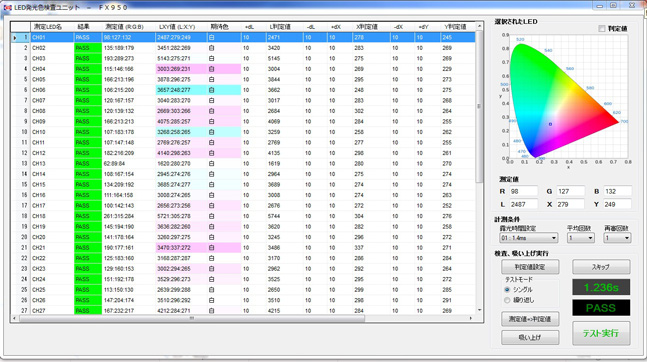

FX950パネル
FX950 パネル
FX950 Checker Unit
FX950+ハンドプレス式治具
