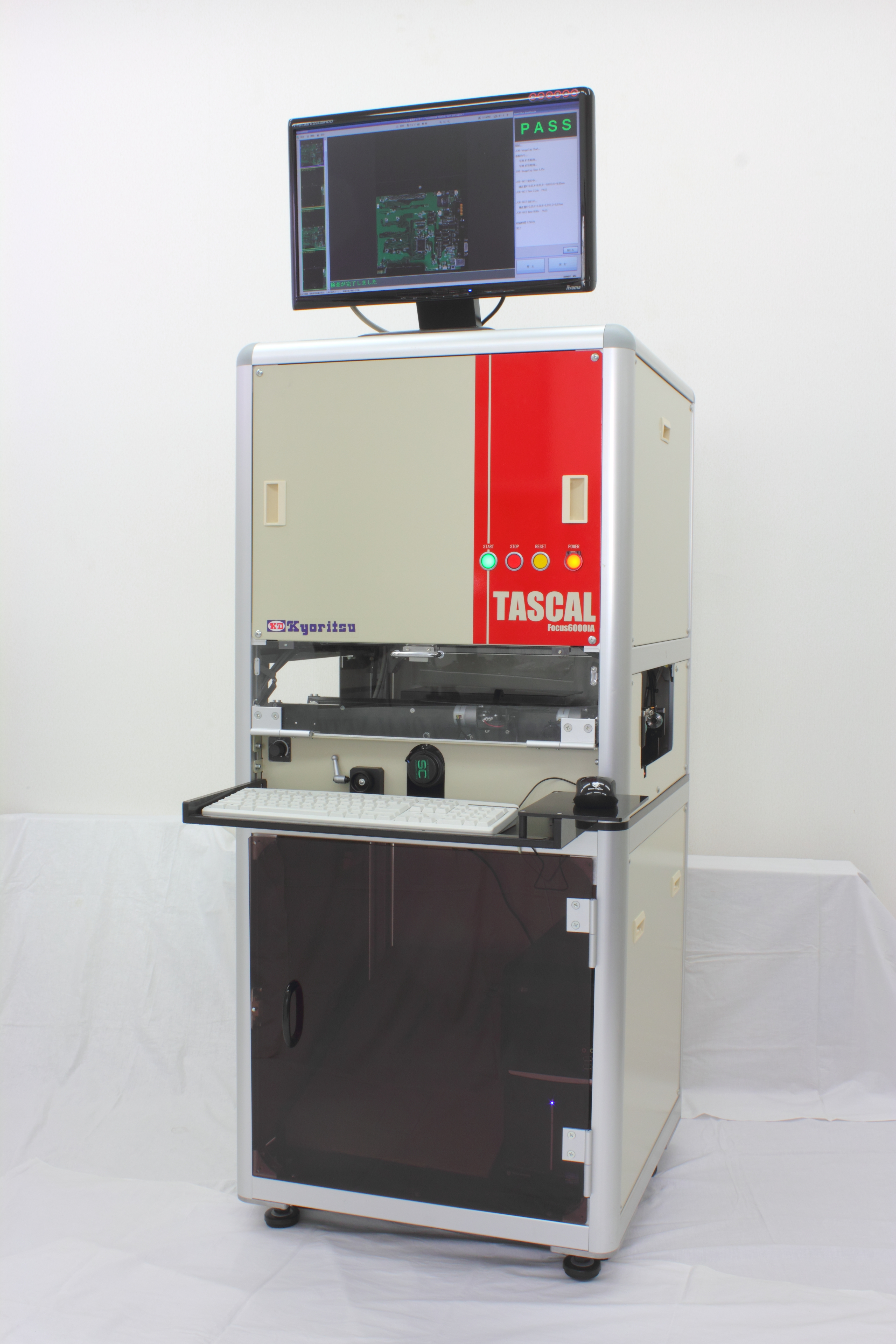

Focus-6000IA

概要和特徵 单次画像检查装置 单次画像检查装置 TASCAL 是将预先登录的参考画像和被检测电路板的检测画像作比较（图形匹配）来进行测试的装置。

「快速！《

由于摄像范围广，W173XD250mm以下电路板可以一次性取得画像。W330XD250mm的中型尺寸电路板则可通过两次摄像来取得。摄像上费时，检查上费时，也就是「快速《

「低价！《

本公司原创概念，实现显著的成本节约！

显著的导入效果，以非常合理的价格销售。

导入简单，表现出显著效果的外观检查装置。

「简单！《　「超简单《快速比较模式

充分利用模式配套图像处理技术，实现快速比较模式。没有创建检查框那样的程序也可以进行检查，降低检查准备时间，减少作业成本。

另外，由于专业化比较，电路板以外的产品，也可以[简单]地和良品进行比较检查。

　

快速比较模式

摄像取得的画像分割成一定尺寸(9.6mm)的正方形块，方块还可以分割成1单元(0.6mm)的正方形来进行比较检查。和良品电路板画像的比较以单元wei单位进行，判断PASS，FAIL。

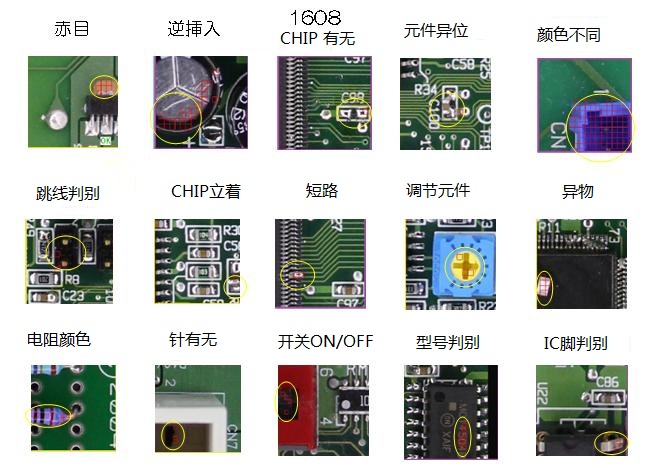

检出例


　

高级AOM(可选项)
　

①计测元件的偏差量
   ②计测元件长，间隔等
   ③确认文字
　 ④确认电阻的彩色条码
　 ⑤读取条形码等
　

离线软件(可选项)
　

离线软件是生产中无法使用实机状态时，能够用实机以外的计算机，在和使用实机同样的状态下进行创建项目（编程），调试等的软件。

　■使用例
　想要作成新电路板的检查项，但是上能停止装置。
　　　　　　　　　　　　　　　　　　↓　　　　　　　　　　　　　　　　　　　　　　　　
　在实机上拍摄数枚电路板的画像，用USB等保存。然后把画像数据拿到安装离线软件的计算机上，上使用实机也可以做成检查项。这时，上用一枚画像来做检查项，为了减少误差，而是读取4枚左右的画像，进行编程。将得到接近于实机的调试效果。

仕样

基本仕样

程序作成模式	快速模式 (Quick Compare mode) 基本上需要程序，只需指定画像的分割枚数和容许范围 高级模式 (Advance mode) 个别详细检查设定模式（可选项）
检查内容	元件的有无，极性，元件偏差，颜色上同 色码确认，颜色比较 文字确认，长度面积测试 元件偏差量计测 焊锡有无 关于焊锡，只进行简单的有无检查 （上能根据焊锡的形状） 异物检查 检查电路板有无异物
功能	画像快速传送功能 个别检查项目设定功能 报告作成功能 检查画像保存功能 快速模式(Quick Compare mode) 高级模式(Advance mode)

一般仕样

电路板尺寸	MIN:80mmX80mm(流向１７３mm以上2次摄像)
元件检查对象	1608芯片尺寸以上 文字确认2125芯片尺寸以上
画像输入	相机 单反相机 显示分辨率 1800万像素 分辨率 50μm/像素 帧范围 173mmX260mm(标准为2处摄像可能) 照明 高辉度LED照明
PC	主体 DELL VISTRO460 CPU 因特尔（R）Core™I7-870处理器 内存 8GB HDD 500GB OS Windows(R)7 Professional(英语版)
外形尺寸	在线型 Ｗ650×Ｄ750×Ｈ1450 桌上型 Ｗ650×Ｄ750×Ｈ750 ※用户指定出厂时设定 　 ※上含指示灯 　 ※上需要气压
电源	AC100V～240V单相 50/60Hz 1KVA以下 ※用户指定出厂时设定 　 ※上需要气压
传送带部	搬送 传送带方式 电路板搬送等级 900mm±10mm 宽度调整 手动 置间I/F SEMEMA1.2为基准 自动宽度调整(可选项)
可选项	离线编辑.检查软件 其他传送类（可根据要求制造）
使用环境	温度 10℃～35℃ 湿度 80%(无结露)
