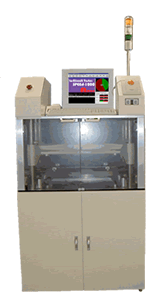

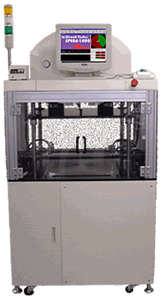

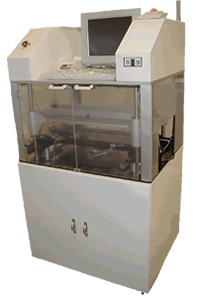

在线型全自动测试仪 ALMAX
 |
 |
 |
仕样
| 分类 | 项目 | 标准 |
|---|---|---|
| 对象电路板仕样 | 最大电路板尺寸 | 250mm↑×330mm → |
| 最小电路板尺寸 | 80mm↑×80mm → | |
| 路板厚度 | 0.8mm～1.6mm | |
| 电路板形状 | 长方形（搬送方向が長手→） | |
| 电路板弯曲 | 最大2mm | |
| 电路板重量 | 1.2Kg以下 | |
| 轨道上面元件高度 | 70mm | |
| 轨道道下面元件高度 | 7mm | |
| 元件实装禁止区域 | 电路板轮廓内3mm | |
| 电路板定位方法 | 导针方式（固定导针2个以上） | |
| 定位导向孔 | 中心在电路板端面5mm以上，必要精度Ф2～Ф4 | |
| 基本仕样; | 搬送方向 | 右→左流向（左→右流向为可选项） |
| 电路板定位基准 | 左手前（右手前为可选项） | |
| 电路板搬送区域 | 电路板轮廓内3mm | |
| 搬送轨道 | 900mm ±20mm | |
| 循环时间 | 10秒＋测试时间 | |
| 电源电压 | AC100V | |
| 电源电压变动范围 | ±10％ | |
| 源频率 | 50Hz/60Hz | |
| 使用气压 | 5Kgf/cm：100L/min | |
| 动作环境温度 | 5℃～35℃ | |
| 动作环境湿度 | 30％～80％ | |
| 地面水平度 | ±10mm以下 | |
| 涂装色 | 日本涂料工业会：M4-309 | |
| 测试部仕样 | 测试仪机种 | Focus-2000/Focus-2220/Focus-3000 |
| MPX板 | 准：2枚（128PIN /1枚) | |
| 治具缆线 | 34芯手动连接用 | |
| 治具方式 | 顶压方式 | |
| 搬送方式 | 定时传送方式 | |
| 搬送轨道宽度调整 | 手动 | |
| 装置外形尺寸 | 700(W) 850(L) 1600(H) | |
| 装置重量 | 300Kg～ |
